YX系列高效高壓三相異步電機
YX系列高效高壓三相異步電機
交直流高壓電機
YX系列高效高壓三相異步電機產品概述: YX、YXKS.YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的最新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發
YX系列高效高壓三相異步電機

YX系列高效高壓三相異步電機產品概述:

YX、YXKS.YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的最新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發的新一代高效節能電機產品,可與普通Y系列高壓三相異步電機互換,提高企業的運行效益,節能減排。

本系列電動機的功率等級和安裝尺寸及公差均符合國家標準GB/T755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和GB/T13957及機械行業標準」B/T10446等,電氣性能方面由于在上述標準基礎上損耗降低了20%,能效等級執行GB30254-2013的2級能效。

本系列電動機的外殼防護等級根據GB/T4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPw24IP44和P54四種,如果用戶需要其它防護等級可另行供貨。

本系列電動機的冷卻方法根據GB/T1993和EC34-6《旋轉電機冷卻方法》的標準分別有IC01IC81W、IC86W、IC611、IC616、IC666。如果用戶需要其它冷卻方法可另行供貨。

本系列電動機的結構及安裝型式為MB3(臥式帶底腳),符合GB/T997和EC347《電機結構及安裝型式代號》的規定。

YX系列高效高壓三相異步電機優勢特點:

1、優化的電磁設計

本系列電動機應用了有限元方法分析電磁性能、發熱及機械應力和變形并進行了電磁優化設計,對尺寸、氣隙、槽配合及槽形進行了全面優化,電機的尺寸達到合理的匹配,電機的性能達到最佳。

2.低諧波繞組

本系列電動機采用低諧波燒組,降低電機的定子銅耗和雜散損耗,提高電機的運行效率。

3.高強度磁性槽楔

我公司經過長期研究,采用高強度磁性槽楔,穩定的槽楔緊固工藝和材料,成功地解決了磁性槽楔脫落的問題,提高了電機的電氣性能。

4.優化的通風冷卻系統

采用后傾離心式風扇,軸流風扇等,優化電機內、外通風系統,提高冷卻效果,降低電機特別是高速電機)的通風損耗,降低通風噪音,提高電機效率。

5.絕綠系統

本系列采用各種性能得到全面提升的絕緣系統,電壓特性溫度特性、彎曲強度、擊穿電壓試驗、熱老化電老化試驗均表明本系列絕緣系統達一流水平。本系列采用優質云母帶,環保浸漬樹腦井在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序,最后經vP處理。因此絕緣性能可靠,機械強度好,防潮能力強。

6.高效率

本系列電機的效率在B/T10446、GB/T13957的效率基礎上降低損耗20%,效率設定GB30254-2013的2級能效要求,為真正意義上的高效率電機,可大幅提高客戶的運行效益,比3級能效產品為用戶節電20%以上,為國家節能惠民工程產品。

YX系列高效高壓三相異步電機使用范圍:

本系列電動機可用于據動各種通用機械如壓縮機、通風機水泵、切削機床、運輸機械及其他機械設備,在礦山,機械行業、石化行業、發電廠等各種工礦企業中作原動機使用。用以動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料,簽訂技術協議,作為電機特殊設計的依據,并選用派生系列的專用電動機,以確保電機可靠運行。

電動機正常工作基本條件:

a、海拔不超過1000m;

b、最高環境空氣溫度不超過40℃最低環境空氣溫度對采用滾動軸承的電動機為15℃,對采用清動軸承的電動機為5℃對YXKS系列電動機為5℃;

c、對YXKS系列電動機,冷卻器入口處冷卻水溫度不超過33℃,最低溫度為5℃;

d、最濕月月平均最高相對溫度為90%,同時該月月平均最低溫度不高于25℃;

e、電源頻率為50Hz±1%;

f、工作電壓變化范圍不大于額定電壓±5%;

g、電動機定額為連續工作制SI。

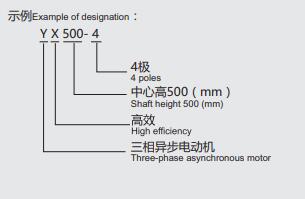

YX系列高效高壓三相異步電機型號說明:

電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成,產且代號由電機系列代號表示,含義如下:
型號說明



尊敬的客戶:

您訂貨時除了需提供您所需的電機型號的基本參數外,還需注意如下一些問題請務必認真閱讀以下項次,以確保您的需求能夠得到最滿意、最迅速的答復。如沒有提出特殊要求,我公司將默認按國標及我公司標準生產。

1.噪聲如果有特殊要求需提供給我們(詳見噪聲國家標準);

2.振動如果有待殊要求須提供給我們(標準值為:振幅0.037mm;振速23mm/s,詳見振動國家標準)

3.啟動次數如果有特殊要求須提供給我們(標準為冷態2次,熱態1次)

4.旋轉方向必須告知我們(標準為從電機軸伸端往方向看為順時針,電機必須主明旋向)

5.電機負載類型請提供給我們(如:風機、水泵、磨機、破碎機、壓縮機、軋鋼機、磨盤機等。)

6.負載轉動慣量如果有特殊要求須提供給我們。

7.傳動方式是什么請告知我們。(如帶液力耦合器或帶齒輪箱或直核連接)

8.連軸形式是什么請告知我們(如聯軸器或者皮帶輪,皮帶張力是多少也需告知)

9.電機上是否提供編碼器接口。

10.您所需電機是否在高原使用?(電機運行海拔超過1000米需特殊設計)

11.電機運行的環境溫度是多少請告知我們。

12.電機是否在濕熱地區使用?

13.電機是否在戶外使用?

14.電機是否在海邊使用?

15.防腐是否有要求?(如F1輕度腐蝕、F2中度腐蝕、F3強腐蝕)

16.軸承采用何種形式?(如滾動軸承或者滑動軸承)是否需要進口軸承?(SKF、FAG、NSK、國產)

17.軸承是否承受推力?

18.軸承是否有絕緣要求?

19.是否需要我們提供稀油站?

20.如果需要稀油站是否有特殊要求?(無要求即是采用國產元件)

21.您所需電機是否備品電機?是的話請提供我公司原電機的生產序號。

22.中性點是否需要引出?

23.是否需要CT?如果需要CT安裝位置在主出線線盒還是中性點出線盒?

24.如果需要CT,數量是多少?

25.是否需要加裝防潮加熱器?

26.是否需要加裝測振傳感器?

27.測溫元件是否有特殊要求?

28.轉子鼠籠材料是否有特殊要求?(如鑄鋁、銅排、梯形銅排)

29.油漆顏色是否需要指定?(我公司默認顏色為室內“深豆綠”、室外為“淡灰”,其它參考本資料附件的“油漆顏色”)

30.電機是否需要雙軸伸?

31.請明確出線盒位置(標準是從電機軸伸端往電機方向看出線盒安裝在右邊)

32.電機最大力矩倍數如果有特殊要求須提供給我們。

33.電機啟動力矩倍數如果有特殊要求須提供給我們。

34.電機啟動電流倍數如果有特殊要求須提供給我們。

35.功率小于等于355KW的高效電機雖不在財政部補貼范圍內,但建議客戶仍然采用高效電機。

36.中心高小于等于H710的高效電機一律全部采用磁性槽楔。

YX系列高效高壓三相異步電機技術數據:



400

710

1000
375         400 35+0.62
0
165 900 550 1060 775 510 1580 310 38 55 1280 1950
4~6           255 400 1520 300 30 50 1350 1930

35+0.62
0
165
1000

600

1100

820
550 1720 335 42
50
1420 2120
4~10           150 500 1680 300 35 1400 2070

42+0.62
0

165

1120

660

1170

880

500

1810

180

35

160

1560
2210
6~12 2250

42+0.62
0

190

1240

740

1230

940

600

2010

230

40

250

1690
2470
          2520
  4
530±4

48+0.62
0

250

1400

840

1310

1020

640

2210

205

53

350

1930

2740
6~12
湘潭電機廠此款(YX系列高效高壓三相異步電機)聯系方式:021-6992-5088
