YXKS系列高效高壓三相異步電機
YXKS系列高效高壓三相異步電機
交直流高壓電機
YXKS系列電機產品概述: YX、 YXKS .YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的最新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發的新一代高效節
YXKS系列高效高壓三相異步電機

YXKS系列電機產品概述:

YX、YXKS.YXKK10kV系列高效高壓三相異步電動機是我公司21世紀的最新產品,積累了我公司60多年長期的高壓三相異步電動機系列設計制造的經驗,開發的新一代高效節能電機產品,可與普通Y系列高壓三相異步電機互換,提高企業的運行效益,節能減排。

本系列電動機的功率等級和安裝尺寸及公差均符合國家標準GB/T755《旋轉電機定額和性能》國際電工委員會標準IEC34-1《旋轉電機定額和性能》和GB/T13957及機械行業標準」B/T10446等,電氣性能方面由于在上述標準基礎上損耗降低了20%,能效等級執行GB30254-2013的2級能效。

本系列電動機的外殼防護等級根據GB/T4942.1和IEC34-5《旋轉電機外殼防護等級》的標準分別有IP23、IPw24IP44和P54四種,如果用戶需要其它防護等級可另行供貨。

本系列電動機的冷卻方法根據GB/T1993和EC34-6《旋轉電機冷卻方法》的標準分別有IC01IC81W、IC86W、IC611、IC616、IC666。如果用戶需要其它冷卻方法可另行供貨。

本系列電動機的結構及安裝型式為MB3(臥式帶底腳),符合GB/T997和EC347《電機結構及安裝型式代號》的規定。

YXKS系列高效高壓三相異步電機

YXKS系列電機優勢特點:

1、優化的電磁設計

本系列電動機應用了有限元方法分析電磁性能、發熱及機械應力和變形并進行了電磁優化設計,對尺寸、氣隙、槽配合及槽形進行了全面優化,電機的尺寸達到合理的匹配,電機的性能達到最佳。

2.低諧波繞組

本系列電動機采用低諧波燒組,降低電機的定子銅耗和雜散損耗,提高電機的運行效率。

3.高強度磁性槽楔

我公司經過長期研究,采用高強度磁性槽楔,穩定的槽楔緊固工藝和材料,成功地解決了磁性槽楔脫落的問題,提高了電機的電氣性能。

4.優化的通風冷卻系統

采用后傾離心式風扇,軸流風扇等,優化電機內、外通風系統,提高冷卻效果,降低電機特別是高速電機)的通風損耗,降低通風噪音,提高電機效率。

5.絕綠系統

本系列采用各種性能得到全面提升的絕緣系統,電壓特性溫度特性、彎曲強度、擊穿電壓試驗、熱老化電老化試驗均表明本系列絕緣系統達一流水平。本系列采用優質云母帶,環保浸漬樹腦井在數控繞線機、漲型機及包帶機上完成線圈制作的每道工序,最后經vP處理。因此絕緣性能可靠,機械強度好,防潮能力強。

6.高效率

本系列電機的效率在B/T10446、GB/T13957的效率基礎上降低損耗20%,效率設定GB30254-2013的2級能效要求,為真正意義上的高效率電機,可大幅提高客戶的運行效益,比3級能效產品為用戶節電20%以上,為國家節能惠民工程產品。

YXKS系列電機使用范圍:

本系列電動機可用于據動各種通用機械如壓縮機、通風機水泵、切削機床、運輸機械及其他機械設備,在礦山,機械行業、石化行業、發電廠等各種工礦企業中作原動機使用。用以動大轉動慣量的鼓風機、磨煤機、軋鋼機、卷揚機、破碎機、皮帶機等機械的電動機應在訂貨時提供有關技術資料,簽訂技術協議,作為電機特殊設計的依據,并選用派生系列的專用電動機,以確保電機可靠運行。

YXKS系列電機正常工作基本條件:

a、海拔不超過1000m;

b、最高環境空氣溫度不超過40℃最低環境空氣溫度對采用滾動軸承的電動機為15℃,對采用清動軸承的電動機為5℃對YXKS系列電動機為5℃;

c、對YXKS系列電動機,冷卻器入口處冷卻水溫度不超過33℃,最低溫度為5℃;

d、最濕月月平均最高相對溫度為90%,同時該月月平均最低溫度不高于25℃;

e、電源頻率為50Hz±1%;

f、工作電壓變化范圍不大于額定電壓±5%;

g、電動機定額為連續工作制SI。

YXKS系列電機型號說明:

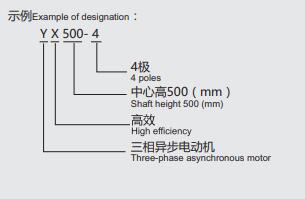

電動機型號按GB4831的規定由產品代號、規格代號二部分依次排列組成,產且代號由電機系列代號表示,含義如下:

YXKS系列電機結構說明:

YX為基本系列,防護等級為P23,冷卻方法為C01,將其機座頂部防護拆去,并安裝不同的防護罩域或冷卻器)即可派生各種不同防護等級及冷卻方法的電機,如YXKS空水冷卻、YXQF(氣候防護)、YXKK空空冷卻等系列電機。

電動機采用國際上流行的箱式結構,機座和端蓋均由鋼板焊接制成,剛度好、重量輕、拆下防護罩〔或冷卻器后可以觀察和觸及電機內部,便于電動機的安裝、維修。

定子采用外壓裝結構。定子繞組采用F級絕緣材料和防暈材料,繞組端固定采用特殊綁扎工藝、牢固可靠,整個定子采用真空壓力浸F級無溶劑漆(vP1)處理。由此,電動機具有優良可靠的絕緣性能和防湖、抗沖擊能力。本系列電動機H400-H710均采用磁性福楔,不接受要求非磁性梧楔訂貨。

本系列電動機鼠籠轉子大部分采用銅條轉子,鼠籠銅條轉子采用先進可靠的焊接工藝,并經槽內緊固處理,運行可皋,少量采用鑄鋁轉子。

軸承有滾動軸承和滑動軸承兩種型式,依電動機功率大小及轉速而定,其基本型式的防護等級為P44,如電機具有較高的防護等級時,軸承的防護等級也隨之提高。

采用滾動軸承結構的電機均有不停機加油和排油裝置,并配備專用加油工具。

主出結盒為密封結構,防護等級為IP54.一殷裝于電機右側從軸伸端右,根據用戶需要也能裝于左側。出線盒的進線孔可朝上、下、左、右四周轉換。盒內有單獨的接地端子。

二極電機軸承采用滾動軸承(H400-H500)或滑動軸承(H500及以上)結構滑動軸承采用油環和壓力油循環復合潤方式。

本系列電機的內、外風扇均有方向性,電機只能接指定旋向旋轉二極電機外掛風機呤卻方式C616)空一空冷卻結構,需要低壓電源

訂貨須知:

尊敬的客戶您訂貨時除了需提供您所需的電機型號的基本參數外,還需注意如下一些問題請務必認真閱讀以下項次,以確保您的需求能夠得到最滿意、最迅速的答復。如沒有提出特殊要求,我公司將默認按國標及我公司標準生產。

1.噪聲如果有特殊要求需提供給我們(詳見噪聲國家標準);

2.振動如果有待殊要求須提供給我們(標準值為:振幅0.037mm;振速23mm/s,詳見振動國家標準)

3.啟動次數如果有特殊要求須提供給我們(標準為冷態2次,熱態1次)

4.旋轉方向必須告知我們(標準為從電機軸伸端往方向看為順時針,電機必須主明旋向)

5.電機負載類型請提供給我們(如:風機、水泵、磨機、破碎機、壓縮機、軋鋼機、磨盤機等。)

6.負載轉動慣量如果有特殊要求須提供給我們。

7.傳動方式是什么請告知我們。(如帶液力耦合器或帶齒輪箱或直核連接)

8.連軸形式是什么請告知我們(如聯軸器或者皮帶輪,皮帶張力是多少也需告知)

9.電機上是否提供編碼器接口。

10.您所需電機是否在高原使用?(電機運行海拔超過1000米需特殊設計)

11.電機運行的環境溫度是多少請告知我們。

12.電機是否在濕熱地區使用?

13.電機是否在戶外使用?

14.電機是否在海邊使用?

15.防腐是否有要求?(如F1輕度腐蝕、F2中度腐蝕、F3強腐蝕)

16.軸承采用何種形式?(如滾動軸承或者滑動軸承)是否需要進口軸承?(SKF、FAG、NSK、國產)

17.軸承是否承受推力?

18.軸承是否有絕緣要求?

19.是否需要我們提供稀油站?

20.如果需要稀油站是否有特殊要求?(無要求即是采用國產元件)

21.您所需電機是否備品電機?是的話請提供我公司原電機的生產序號。

22.中性點是否需要引出?

23.是否需要CT?如果需要CT安裝位置在主出線線盒還是中性點出線盒?

24.如果需要CT,數量是多少?

25.是否需要加裝防潮加熱器?

26.是否需要加裝測振傳感器?

27.測溫元件是否有特殊要求?

28.轉子鼠籠材料是否有特殊要求?(如鑄鋁、銅排、梯形銅排)

29.油漆顏色是否需要指定?(我公司默認顏色為室內“深豆綠”、室外為“淡灰”,其它參考本資料附件的“油漆顏色”)

30.電機是否需要雙軸伸?

31.請明確出線盒位置(標準是從電機軸伸端往電機方向看出線盒安裝在右邊)

32.電機最大力矩倍數如果有特殊要求須提供給我們。

33.電機啟動力矩倍數如果有特殊要求須提供給我們。

34.電機啟動電流倍數如果有特殊要求須提供給我們。

35.功率小于等于355KW的高效電機雖不在財政部補貼范圍內,但建議客戶仍然采用高效電機。

36.中心高小于等于H710的高效電機一律全部采用磁性槽楔。

YXKS系列高效高壓三相異步電機技術數據:



型 號
Type

額定功率
Rated
Power
(kW)

定子電流
Stator
Current
(A)

額定轉速
Rated
Speed
(r/min)

效 率
(%)

功率因數
Power
Factor
(COSΦ)
最大轉矩
Maximum
Torque
額定轉矩
Rated Torque
TM
TN
堵轉轉矩
Locked
-rotor
 Torque
額定轉矩
Rated
Torque
Tst
TN
堵轉電流
Locked
-rotor
Current
額定電流
Rated
Current
Ist
IN

年節電量
Annual
Capacity   of Electricity Saving
(kWh)

重 量
Weight
(Kg)

1000-8
6300 437 745 96.8(96.0) 0.86 1.8 0.6 6.5 433884 32000
7100 486 745 96.9(96.1) 0.87 1.8 0.6 6.5 487968 33200
8000 547 745 97.0(96.2) 0.87 1.8 0.6 6.5 548685 35000
9000 614 745 97.0(96.2) 0.87 1.8 0.6 6.5 617271 36800

1120-8
10000 683 745 97.1(96.3) 0.87 1.8 0.6 6.5 684439 41500
11200 765 745 97.1(96.3) 0.87 1.8 0.6 6.5 766571 43500
12500 854 745 97.1(96.3) 0.87 1.8 0.6 6.5 855548 45500

450-10
220 19.6 595 92.4(90.6) 0.70 2.0 0.8 5.5 37843 4250
250 22.3 594 92.6(90.8) 0.70 2.0 0.8 5.5 42816 4400
280 24.2 594 92.9(91.2) 0.72 2.0 0.8 5.5 44946 4550
315 27.1 594 93.2(91.6) 0.72 2.0 0.8 5.5 47229 4700


500-10
355 30.4 593 93.5(92.0) 0.72 2.0 0.8 5.5 49523 5100
400 34.3 593 93.6(92.1) 0.72 2.0 0.8 5.5 55681 5350
450 35.5 592 93.8(92.3) 0.78 2.0 0.8 5.5 62372 5600
500 39.4 592 94.0(92.5) 0.78 2.0 0.8 5.5 69005 5850
560 44.0 592 94.1(92.6) 0.78 2.0 0.8 5.5 77120 6100

560-10
630 49.5 594 94.3(92.9) 0.78 2.0 0.8 5.5 80544 6650
710 55.6 594 94.5(93.1) 0.78 2.0 0.8 5.5 90385 6950
800 62.4 594 94.9(93.6) 0.78 2.0 0.8 5.5 93666 7250
900 70.0 594 95.1(93.9) 0.78 2.0 0.8 5.5 96754 7550

630-10
1000 77.8 595 95.1(93.9) 0.78 2.0 0.8 5.5 107504 10300
1120 84.9 595 95.2(94.0) 0.80 2.0 0.8 5.5 120150 10600
1250 94.7 595 95.3(94.1) 0.80 2.0 0.8 5.5 133813 10900
1400 106.0 595 95.3(94.1) 0.80 2.0 0.8 5.5 149870 11200

710-10
1400 104.7 596 95.3(94.4) 0.81 2.0 0.7 6.0 112046 12400
1600 119.7 596 95.3(94.5) 0.81 2.0 0.7 6.0 113704 12700
1800 134.5 596 95.4(94.6) 0.81 2.0 0.7 6.0 127648 13200
2000 147.5 596 95.5(94.7) 0.82 2.0 0.7 6.0 141533 13600

800-10
2240 165.0 595 95.6(94.8) 0.82 1.8 0.6 6.0 158184 18900
2500 183.9 595 95.7(94.9) 0.82 1.8 0.6 6.0 176179 20000
2800 203.3 595 95.8(95.0) 0.83 1.8 0.6 6.0 196901 20500
3150 228.5 595 95.9(95.1) 0.83 1.8 0.6 6.0 221050 20200

900-10
3550 257 595 96.1(95.1) 0.83 1.8 0.6 6.0 279383 24200
4000 289.2 595 96.2(95.2) 0.83 1.8 0.6 6.0 314141 25100
4500 325.4 595 96.2(95.3) 0.83 1.8 0.6 6.0 313812 26000


型 號
Type


額定功率
Rated
Power
(kW)


定子電流
Stator
Current
(A)


額定轉速
Rated
Speed
(r/min)


效 率
(%)


功率因數
Power
Factor
(COSΦ)
最大轉矩
Maximum
Torque
額定轉矩
Rated Torque
TM
TN
堵轉轉矩
Locked
-rotor
 Torque
額定轉矩
Rated
Torque
Tst
TN
堵轉電流
Locked
-rotor
Current
額定電流
Rated
Current
Ist
IN

年節電量
Annual
Capacity   of Electricity Saving
(kWh)


重 量
Weight
(Kg)

1000-10
5000 361 595 96.3(95.5) 0.83 1.8 0.6 6.0 347953 33000
5600 404 595 96.5(95.6) 0.83 1.8 0.6 6.0 437054 34200
6300 443 595 96.6(95.7) 0.85 1.8 0.6 6.0 490664 35400

1120-10
7100 499 595 96.6(95.7) 0.85 1.8 0.6 6.0 552970 43000
8000 562 595 96.7(95.8) 0.85 1.8 0.6 6.0 621771 45000
9000 632 595 96.7(95.8) 0.85 1.8 0.6 6.0 699492 46400



500-12
220 19.7 496 92.2(90.4) 0.70 2.0 0.8 5.5 38009 5500
250 22.3 496 92.4(90.6) 0.70 2.0 0.8 5.5 43003 5570
280 24.2 495 92.6(90.8) 0.72 2.0 0.8 5.5 47954 5670
315 27.2 495 93.0(91.3) 0.72 2.0 0.8 5.5 50454 5770
355 30.5 495 93.2(91.6) 0.72 2.0 0.8 5.5 53226 5870
400 34.3 495 93.4(91.8) 0.72 2.0 0.8 5.5 59714 6020

560-12
450 38.6 495 93.5(92.0) 0.72 2.0 0.8 5.5 62776 6850
500 42.7 495 93.9(92.4) 0.72 2.0 0.8 5.5 69153 7050
560 46.4 494 94.1(92.6) 0.74 2.0 0.8 5.5 77120 7300
630 52.1 494 94.3(92.9) 0.74 2.0 0.8 5.5 80544 7550


630-12
710 58.6 496 94.5(93.1) 0.74 2.0 0.8 5.5 90385 10150
800 65.8 496 94.8(93.5) 0.74 2.0 0.8 5.5 93865 10450
900 74.1 496 94.8(93.5) 0.74 2.0 0.8 5.5 105598 10750
1000 82.3 496 94.8(93.5) 0.74 2.0 0.8 5.5 117331 11050


710-12
1120 88.6 496 94.8(93.9) 0.77 2.0 0.7 6.0 90589 12500
1250 97.5 496 94.9(94.0) 0.78 2.0 0.7 6.0 100890 13000
1400 109.1 496 95.0(94.1) 0.78 2.0 0.7 6.0 112758 13400
1600 123.0 496 95.1(94.2) 0.79 2.0 0.7 6.0 128594 13800

800-12
1800 138.2 495 95.2(94.3) 0.79 1.8 0.6 6.0 144363 18500
2000 153.2 495 95.4(94.4) 0.79 1.8 0.6 6.0 177664 19200
2240 169.3 495 95.5(94.5) 0.8 1.8 0.6 6.0 198565 19900


900-12
2500 188.7 495 95.6(94.6) 0.8 1.8 0.6 6.0 221147 24700
2800 208.6 495 95.7(94.7) 0.81 1.8 0.6 6.0 247165 25400
3150 234.4 495 95.8(94.8) 0.81 1.8 0.6 6.0 277477 26700
3550 264.1 495 95.8(94.9) 0.81 1.8 0.6 6.0 281144 27600


1000-12
4000 297 495 95.9(95.0) 0.81 1.8 0.6 6.0 316119 30500
4500 330 495 96.0(95.1) 0.82 1.8 0.6 6.0 354890 31700
5000 366 495 96.1(95.2) 0.82 1.8 0.6 6.0 393498 32900
5600 410 495 96.2(95.3) 0.82 1.8 0.6 6.0 439797 34700


型 號
Type

額定功率
Rated
Power
(kW)

定子電流
Stator
Current
(A)

額定轉速
Rated
Speed
(r/min)

效 率
(%)

功率因數
Power
Factor
(COSΦ)
最大轉矩
Maximum
Torque
額定轉矩
Rated Torque
TM
TN
堵轉轉矩
Locked
-rotor
 Torque
額定轉矩
Rated
Torque
Tst
TN
堵轉電流
Locked
-rotor
Current
額定電流
Rated
Current
Ist
IN

年節電量
Annual
Capacity   of Electricity Saving
(kWh)

重 量
Weight
(Kg)

1000-6
8000 548 995 96.9(96.2) 0.87 1.8 0.6 6.5 549823 33800
9000 616 995 97.0(96.2) 0.87 1.8 0.6 6.5 617271 34500
10000 683 995 97.2(96.3) 0.87 1.8 0.6 6.5 769201 35800
11200 765 995 97.2(96.3) 0.87 1.8 0.6 6.5 861505 37100


450-8
220 18.1 744 92.5(90.7) 0.76 2.0 0.8 6.0 37760 3770
250 20.0 744 92.7(91.0) 0.78 2.0 0.8 6.0 40305 3870
280 22.3 744 93.0(91.3) 0.78 2.0 0.8 6.0 44848 3970
315 25.0 744 93.3(91.7) 0.78 2.0 0.8 6.0 47127 4070
355 28.0 743 93.7(92.2) 0.78 2.0 0.8 6.0 49310 4190
400 31.6 743 93.8(92.3) 0.78 2.0 0.8 6.0 55442 4290

500-8
450 34.6 744 93.9(92.4) 0.80 2.0 0.8 6.0 62238 4600
500 38.2 744 94.4(93.0) 0.80 2.0 0.8 6.0 63787 4850
560 42.8 744 94.5(93.1) 0.80 2.0 0.8 6.0 71289 5100
630 47.9 744 94.9(93.6) 0.80 2.0 0.8 6.0 73762 5350

560-8
710 52.6 744 95.0(93.8) 0.82 2.0 0.8 6.0 76490 7120
800 59.2 744 95.2(94.0) 0.82 2.0 0.8 6.0 85822 7420
900 66.5 744 95.3(94.1) 0.82 2.0 0.8 6.0 96345 7720
1000 73.7 744 95.5(94.4) 0.82 2.0 0.8 6.0 97613 8020

630-8
1120 82.5 745 95.6(94.5) 0.82 2.0 0.8 6.0 109097 9350
1250 89.8 745 95.7(94.6) 0.84 2.0 0.8 6.0 121504 9700
1400 100.4 745 95,8(94.7) 0.84 2.0 0.8 6.0 135799 9950
1600 114.8 745 95.8(94.7) 0.84 2.0 0.8 6.0 155198 10300

710-8
1800 129.1 745 95.8(94.9) 0.84 2.0 0.7 6.5 142552 13500
2000 143.5 745 95.8(95.0) 0.84 2.0 0.7 6.5 140644 14000
2240 160.5 745 95.9(95.1) 0.84 2.0 0.7 6.5 157191 14600
2500 176.9 745 96.0(95.2) 0.85 2.0 0.7 6.5 175070 15000

800-8
2800 197.9 745 96.1(95.3) 0.85 1.8 0.6 6.5 195669 18700
3150 222.6 745 96.1(95.4) 0.85 1.8 0.6 6.5 192410 19500
3550 250.4 745 96.3(95.5) 0.85 1.8 0.6 6.5 247046 19700

900-8
4000 281.8 745 96.4(95.6) 0.85 1.8 0.6 6.5 277783 24500
4500 316.8 745 96.5(95.7) 0.85 1.8 0.6 6.5 311855 25300
5000 347.5 745 96.6(95.8) 0.86 1.8 0.6 6.5 345786 25700
5600 388.4 745 96.8(95.9) 0.86 1.8 0.6 6.5 434337 26600
